Mezclador Floculador Hiperboloide
El Mezclador Floculador Hiperboloide de Bombas Carignano es un agitador vertical de baja velocidad, diseñado específicamente para la etapa de floculación en plantas de tratamiento de agua potable y efluentes. Su geometría hiperboloide permite transferir energía al fluido de forma progresiva y distribuida, favoreciendo la formación y el crecimiento del flóculo sin comprometer su integridad estructural.
A diferencia de los agitadores convencionales de hélice o palas, que concentran la energía en una trayectoria de aceleración corta generando picos de cizalla junto al impulsor, el cuerpo hiperboloide acelera el fluido a lo largo de un recorrido más largo, guiado por sus nervaduras. Esto reduce de forma significativa los esfuerzos hidráulicos instantáneos sobre el flóculo, preservando su estructura durante todo el ciclo de mezcla.
Especificaciones técnicas
| Potencia motriz | 2 HP |
| Motor | 1500 RPM |
| Reductor | Relación 1:30 |
| Regulación de velocidad | Variador de frecuencia (VDF) |
| Diámetro de hélice | 1250 mm |
| Material de hélice | Acero inoxidable AISI 316 |
| Eje | Vertical |
| Montaje | Sobre puente o soporte, motorreductor en posición seca |
Principio de funcionamiento

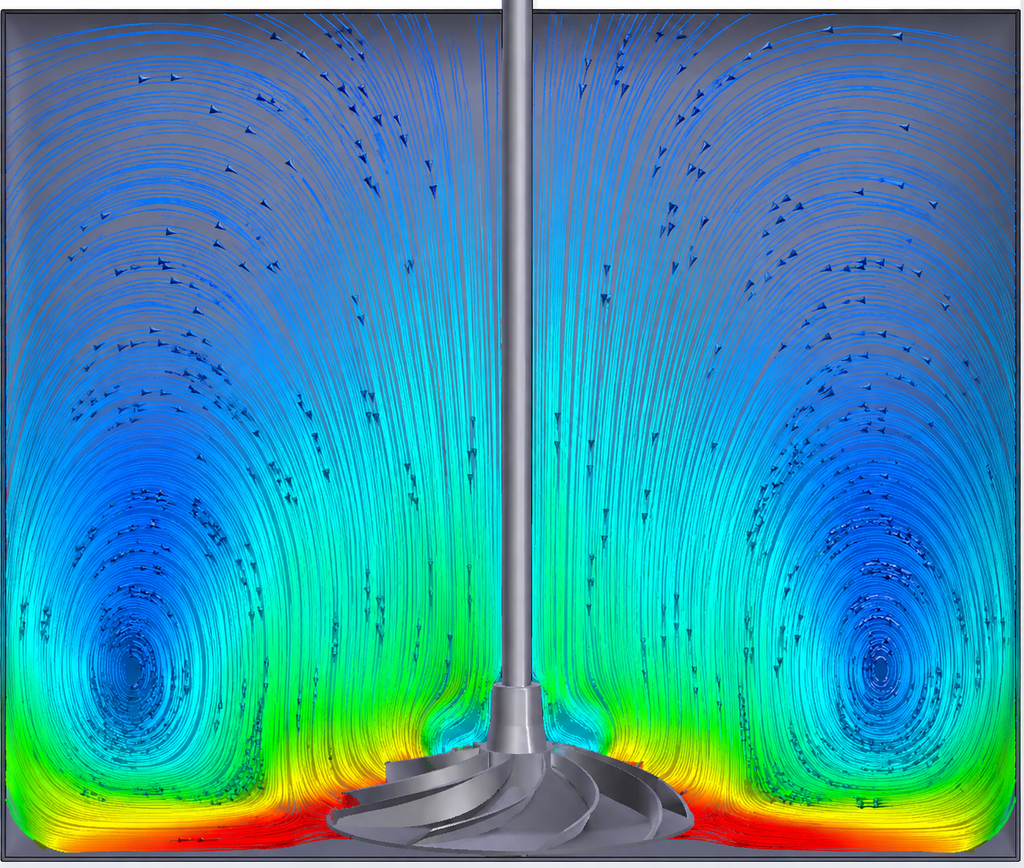

El cuerpo hiperboloide, instalado próximo al fondo del tanque, genera un patrón de flujo radial que:
- Barre el fondo del reactor, evitando la sedimentación prematura y la acumulación de sedimentos.
- Mantiene el flóculo en suspensión a lo largo de todo el volumen del tanque, sin generar zonas muertas.
- Distribuye la energía de forma homogénea, evitando cortocircuitos hidráulicos y asegurando un gradiente de velocidad (G) uniforme.
- Minimiza la cizalla local, protegiendo al flóculo de roturas mecánicas durante su formación.
La regulación de velocidad mediante variador de frecuencia permite ajustar el gradiente de velocidad G en función de la calidad del agua de entrada y de la etapa del proceso, típicamente entre 20 y 80 s⁻¹, decreciendo de forma progresiva en floculadores de múltiples cámaras.
Materiales y construcción
- Hélice hiperboloide fabricada íntegramente en chapa de acero inoxidable AISI 316, apta para ambientes corrosivos y de alta exigencia sanitaria.
- Motorreductor de servicio pesado, montado en seco sobre el puente o bastidor de soporte, de fácil acceso para mantenimiento.
- Eje de transmisión vertical entre el motorreductor y el cuerpo mezclador.
Ventajas
- Mezcla suave (gentle mixing) con alta capacidad de bombeo, incluso a bajas revoluciones.
- Reducción del consumo de reactivos químicos (coagulantes/floculantes) por mayor eficiencia de mezcla.
- Menor acumulación de sedimentos en el fondo del tanque, con el consecuente ahorro en tareas de mantenimiento.
- Bajo consumo energético gracias al diseño hidrodinámico optimizado.
- Regulación flexible de velocidad mediante variador de frecuencia, adaptable a distintas condiciones de proceso.
- Construcción robusta en AISI 316, con vida útil prolongada en ambientes de tratamiento de agua.
Aplicaciones
- Floculación en plantas potabilizadoras.
- Floculación y homogenización en tratamiento de efluentes industriales y cloacales.
- Mezcla y equalización en tanques de pretratamiento.
- Procesos de coagulación-floculación en general.
